緣起
    SMART-1 6BQ5SE單端真空管機停產也有一段時間了,原因是Ei EL84功率管因為Ei廠停工,以致沒繼續量產了,也因如此,Ei品牌的真空管現在的價格也是水漲船高,不過就聲音表現來評論,的確也是低價且耐聽的好表現。自從SMART-1 6BQ5SE 小管機停產之後,很多人還是陸續來信問到這部管機是否有生產,但因為主要使用的Ei EL84已經停產,所以還是只好停下SMART-1 6BQ5SE的製作供應,這段時間Alex就不斷的尋找適合的真空管,規劃SMART-2的下一代管機重新供應計畫。

6V6 and 6F6 真空管
    其實我個人一直對6V6真空管有很不錯的印象,約八年前聽過6V6管機推過LS3/5A,有非常迷人的中頻韻味與細膩質感,去年看到複刻的New Tungsol 6V6GT推出,就構想著可以採用這重新複刻的6V6GT,一來,因為好聲老管的6V6GT已經不好找,想要找到6V6G葫蘆管,更是難~ 而且價格上都不便宜,因此,除了繼續尋覓6V6好管之外,也轉而找向同系列規格相近的6F6功率管。還好,還沒被炒熱的6F6功率管,讓我找到一批非常漂亮的全新庫存老管,美國Sylvania 6V6GT,更幸運的是,另外從歐洲找到一批全新庫存老管的6F6G葫蘆管,有法國MAZDA 6F6G、英國BRIMAR 6F6G及美國Westinghouse 6F6G等約百支,有了好管子,就可以充裕的供應用家選購,光是這些NOS庫存全新老管的採購,就讓Alex荷包大失血囉~

    6V6與6F6雖然在規格上不完全一樣,但是規格非常接近,剛好可以設計為同系列機種,已經有6V6老管的朋友,就可以直接購買SMART-2V 6V6版本,對於管機新手,就可以採用SMART-2F 6F6版本,Alex已經都幫您準備好超級好聲的老管了,您也就不必自己到處找管子。

線路設計

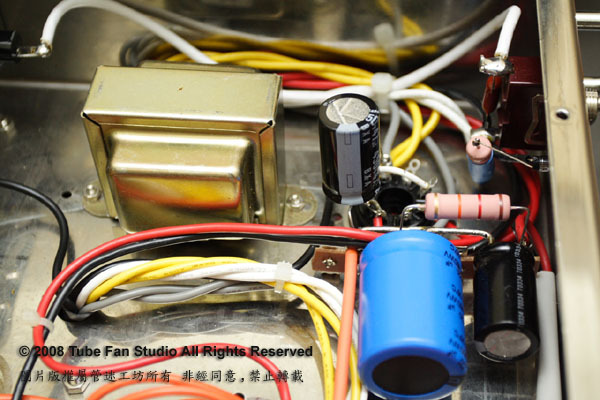

     延續SMART-1的設計精神,線路簡單、精緻好聲是兩大特點,所以SMART-1系列管機一樣採用一級放大推動6V6或是6F6。電源線路一樣採用真空管整流,萬元級管機採用真空管整流設計真的不多,雖然該機線路簡單,但為了堅持真空管的美聲,整流管還是必須保留的設計,除了整流管之外,整個電源線路是採用CLC濾波方式,在機箱內部藏了一個抗流圈,雖然整機成本會因此升高很多,但對Alex來說,聲音表現的考量因素,是必須放在成本考量之前的。另外,一級放大推動信號管採用的是放大倍數較大的6SL7雙三極管,以取得足夠的堆動力。

最好玩的整流管線路設計
    我常常跟我的管機用家說,換整流管最划算了,一支管子換起來也不會太多錢,但得到的聲音進步與變化,卻是花最少代價的~ 但是這部SMART-2管機更是好玩,因為使用簡單的單端線路架構,全機使用的高壓電流只需要在90mA左右,可以選用的整流管太多了,可玩性與變化性就非常高,所以Alex就把電源線路設計跟整體線路設計作了分析,把電源整流線路做個變化的設計,所以使用該機的用家,就可使用多種整流管,包括5Y3、5Y4、5U4、5U4G、5Z4等等都可以換插使用,別的管機您可不要這樣換插喔,這是因為這部SMART管機在線路設計與規格上有特別的設計,所以才能換插~光是更換真空管,您就可以體驗站長常說的『換支整流管,就像換部管機一樣』的有趣之處。

使用真空管:
功率管:美國 1960年代 NOS全新庫存老管Sylvania 6F6GT或New Tungsol 6V6GT 旁熱五極管 x2支
信號管:美國 1960年代 NOS全新庫存老管 RCA VT-229 / 6SL7GT 雙三極管 x1支
整流管:美國 全新整流管5Y3 x1支,廠牌有Philips、Sylvania等,或 全新NOS整流管 RCA 5Z4或5Y4GT等,依出貨狀況而定。

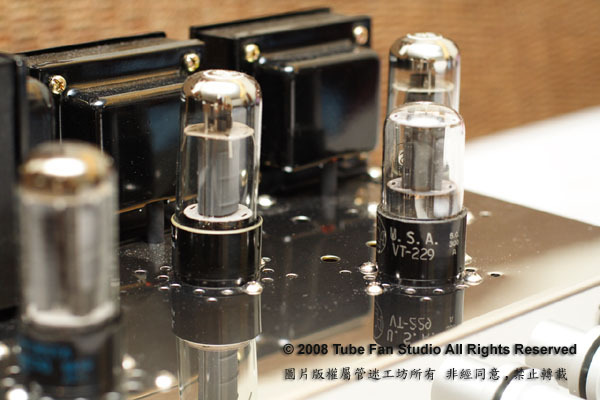

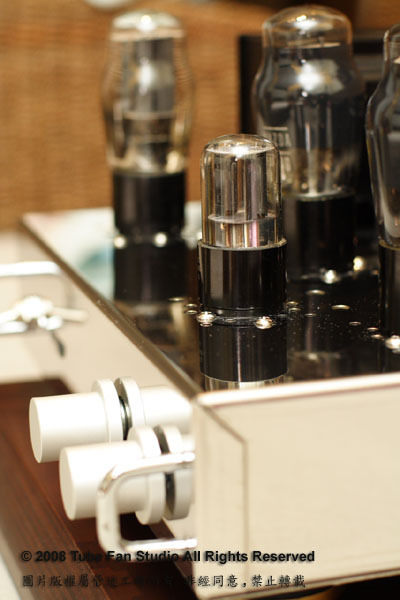

SMART-2系列單端真空管機,訊號管都是配備美國RCA軍規NOS老管 VT-229 / 6SL7GT信號管
    如果您選擇SMART-2V,原機所附的功率管已經是複刻New Tungsol 6V6GT,多數6V6小管機所附的都是蘇聯OTK管或是大陸曙光等,SMART-2V直接給您複刻New Tungsol 6V6GT雖然也是蘇聯製,但聲音表現還蠻不錯的,平衡耐聽的聲底,相當討喜。若是SMART-2F,原機所附的功率管就會附上NOS庫存老管的美國 Sylvania 6F6GT,這支管子的生產時間大約在1960年代,是相當好聽的老管。信號管部分則是大手筆的附上一支美國RCA軍規VT-229/6SL7GT,這支NOS老管在美國售價已經賣到美金50元了,Alex是早期自己蒐藏的,現在通通搬出來直接附給大家,根本不用您另外在找老管了。整流管部分可以玩的就多了,原機就會附上一支美國Philips或Sylvania的5Y3GT整流管,當然囉,您也可以在添購不同型號的整流管,只要是站長列出來的,都可以換~

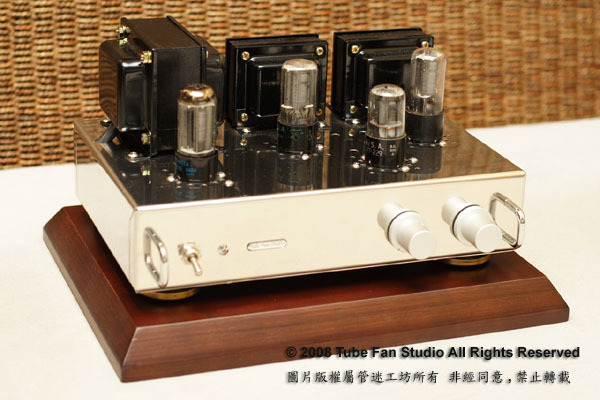

SMART-2V 6V6SE 單端真空管機,原機搭配複刻Tungsol 6V6GT功率管

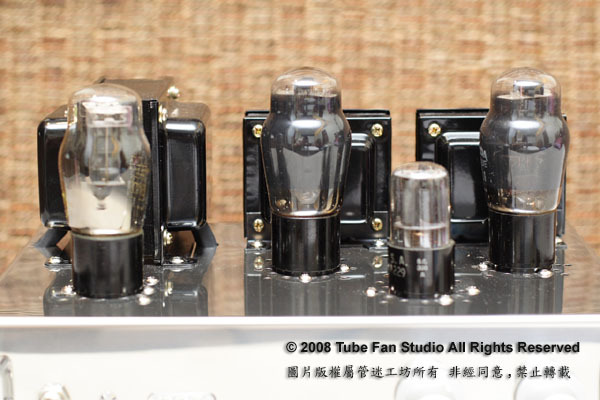

SMART-2F 6F6SE 單端真空管機,原機即配備美國NOS老管Sylvania 6F6G功率管

使用零件
    SMART-2管機管機雖然是萬元級的入門管機,但我們的用料比前一代SMART-1 還要更好,幾乎都是日本與歐美進口零件,只有部分電阻是採用管迷特別訂製的規格,絕對超值的好零件選用。



在電源濾波線路上,使用兩顆日本進口Rubycon高壓電容,除此之外,更是不惜重本的採用美國進口CDE 220uf/450V高壓濾波電容,放大線路則是採用了德國ROE、日本ELNA及美國的Sprague交連電容,電阻方面則是採用兩個管迷特別訂製的25W鋁殼電阻,5W 金屬氧化膜阻,及數個美國DALE軍規電阻~ 其他零件包括日本ALPS三段切換開關、ALPS 音量VR、三段獨立RCA座輸入、純銅車製4、8歐姆喇叭輸出端子、IeGO鍗銅合金電源AC座等,這樣發燒的用料,絕對是讓您物超所值喔~

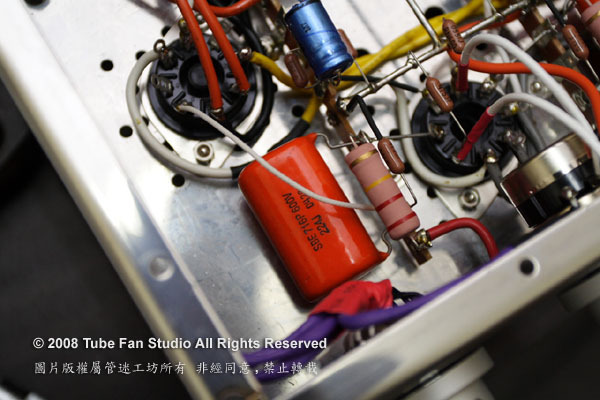

交連電容採用美國進口SPRAGUE 716P Orange Drop 發燒電容

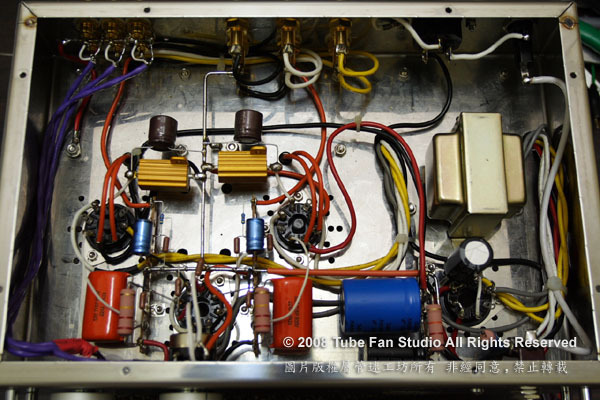

手工搭棚
   這是管迷工坊向來的堅持,即使是一萬多元的管機,我們還是堅持採用手工搭棚,真空管機聲音要好聽,工作要穩定耐用,手工搭棚絕對是必要的條件之一~手工搭棚的管機只供應您這樣的價格,絕對是管迷非常有誠意的好品質管機喔~


變壓器與機箱
    SMART-2 管機採用的機箱是改良自CA-1真空管機箱,取消可換信號管的區域,讓機箱設計更有整體感,1.2mm鏡面不鏽鋼機箱強度絕對OK,鏡面機箱再配上銀色全鋁旋鈕,質感表現亦相當有現代科技感。
一直以來,單端輸出變壓器是管迷引以為傲的好產品,價格不高但聲音表現相當優異,SMART-2 管機管機雖然輸出4瓦多,但我們還是選用了15W的單端輸出變壓器,再加上大容量的電源線變壓器與抗流圈電源線路設計,光是這四個變壓器的成本,就足以讓您購買一部大陸製的機器,但Made in Taiwan的高品質與穩定表現,才是Alex所追求的~

真空管升級
SMART-2 管機可以升級的發燒真空管,站長都已經幫您準備好囉~ 這些聲音迷人的NOS老真空管,現在數量已經越來越少囉~ 所以,站長已經準備好各種不同品牌的老管,如果您想要一嘗老管的美妙聲音,可以直接請站長幫您搭配。

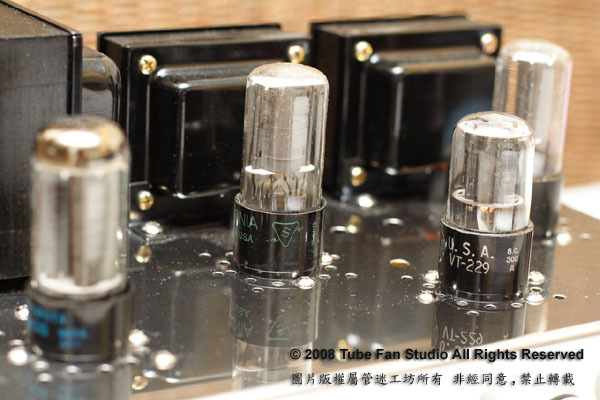

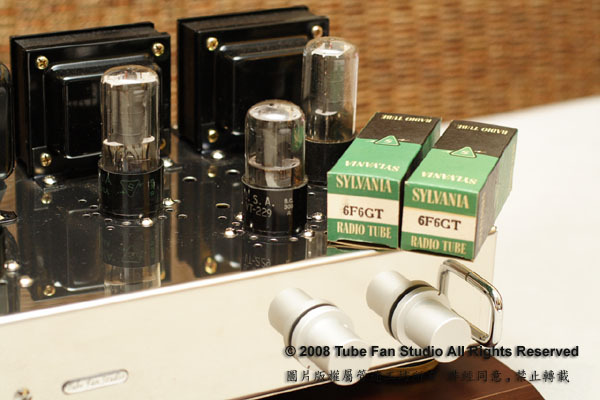

這是SMART-2F 6F6SE 單端真空管機原機美國NOS老管Sylvania 6F6G功率管及RCA 軍規VT-229 / 6SL7GT

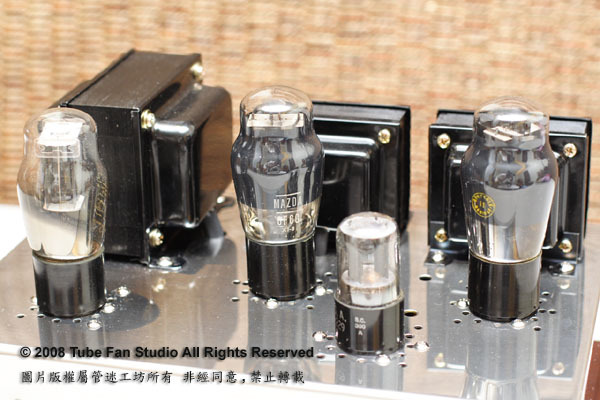

聽不過癮嗎?換上法國MAZDA 5Y3GB葫蘆型整流管,再加上一對法國MAZDA 同廠牌的6F6G葫蘆管,這可是內部噴探的6F6G功率管,聲音是相當精緻耐聽的好表現~

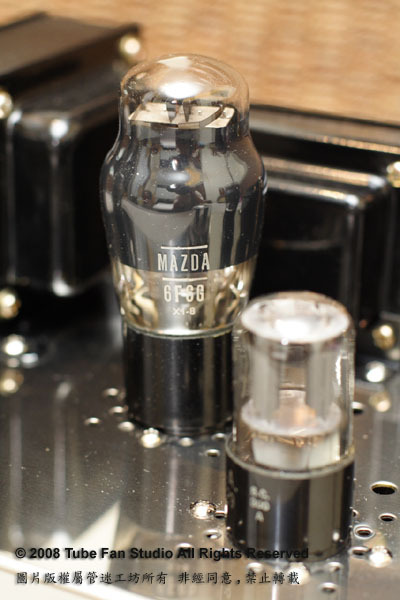

法國製MAZDA 6F6G葫蘆管,玻璃噴碳,超漂亮~

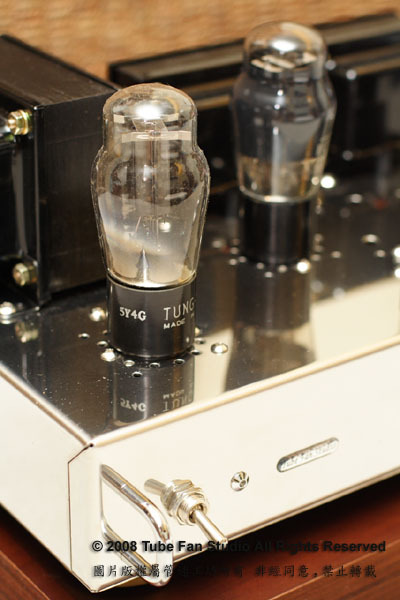

換上NOS的美國Tungsol 5Y4G 葫蘆型整流管,低頻相當飽滿有量感~

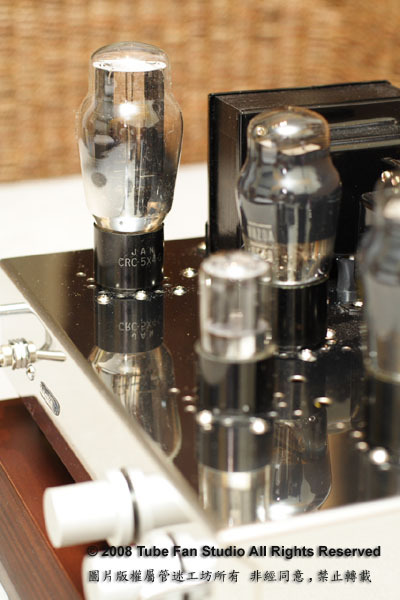

換上美國RCA軍規5X4G,供應電流225mA之多,聲音果然較為穩重~

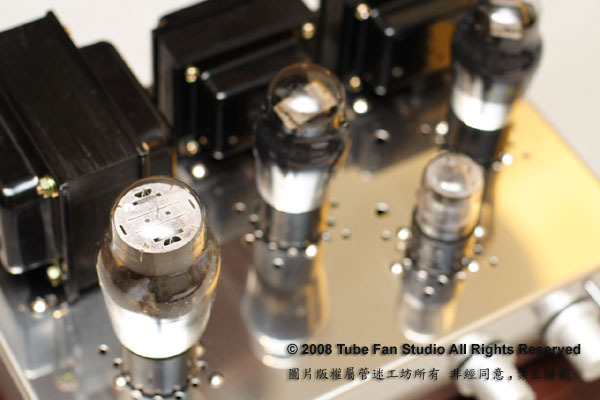

吊燈絲結構的RCA 5X4G,高頻解析與透明感也是一流表現~

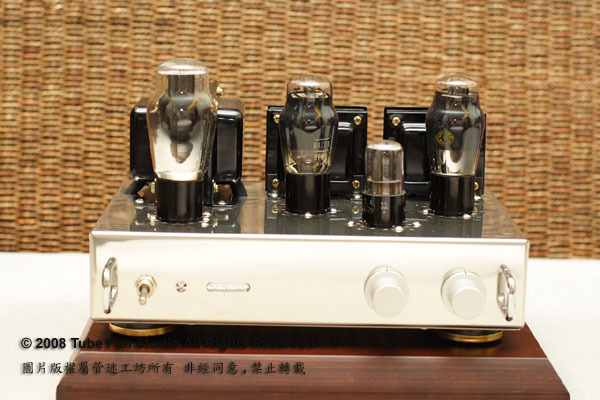

SMART-2F 6F6SE 改用RCA 5X4G及法國MAZDA 6F6G的整機外觀,是相當漂亮的真空管機~

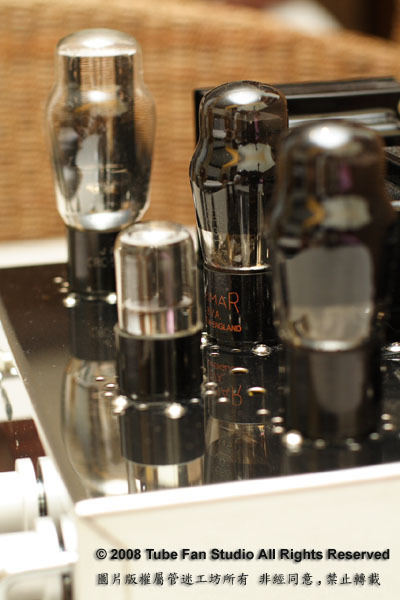

還是聽不過癮嗎? 在換上兩支NOS老管~英國BRIMAR 6F6G,各頻段厚度都很好的好表現,人聲情感與厚度特別好聽~


超漂亮的噴黑炭玻璃BRIMAR 6F6G~

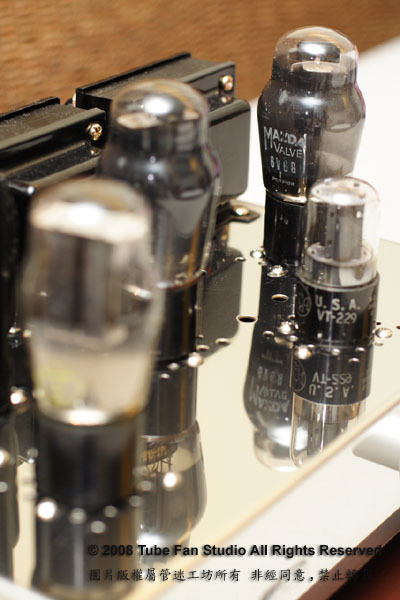

SMART-2V 6V6SE 單端6V6管機也換上法國MAZDA 6V6G及5Y3GB整流管,聲音表現也是相同的高質感~


葫蘆管的MAZDA 6V6G的好聲也是無庸置疑,唯獨現在要找NOS的全新管已經越來越難找了~

Alex給您的搭配建議
1. 挑選效率高一點的喇叭,建議您可以搭配管迷的FOSTEX全音域喇叭,是很適合的組合,近期我們也將推出FE126E/FE127E小落地喇叭,FE166E書架型喇叭,更方便您依空間來選擇。
2. 若要採用兩音路或三音路喇叭,建議挑選效率89dB以上的為佳,若可以到91或92dB則更優,效率高,推動比較輕鬆。ALEX也拿這部管機來推效率超低84dB的SPENDOR LS3/5A,用來聽台北愛樂電台,在辦公區域推起來音色也頗為不錯喔。
3. 小空間5坪以內,可以採用FOSTEX FE126E/FE127E書架喇叭,若擺設物品不多,也可以可採用未來的小落地FOSTEX FE126E/FE127E及FE166E書架型。
4. 中型空間約4~7坪,則建議採用落地型FE166E喇叭,表現會另您驚豔。
5. 喇叭線部分建議採用美國進口MONSTER CABLE 四蕊喇叭線,或是兩蕊喇叭線也可以,可以採用Supra或德國Viablue SC-2 or SC-4更加。
6. 真空管升級部分,則可以看您對聲音表現的需求與預算,由ALEX幫您評估。
7. 若您是將器材擺在電視櫃或一般櫃子上,因為一般櫃子的使用材料都很薄,會影響音響器材的聲音表現,建議加上一片管迷特別製作的樺木夾板器材墊,讓器材可以有一個穩固的承放平台。
8. 若您已經有喇叭了,您可以直接將喇叭帶到管迷來試聽,這樣可以更準確的評估搭配的狀況,我們相當歡迎您攜帶器材前來搭配。


底下是總結出來的幾項特點:
1. 單端6SL7一級放線路,簡單直接的好聲音
2. 單邊輸出4.5W,可搭配管迷 FOSTEX系列全音域喇叭,或其他書架兩音路喇叭,可於書房、臥室、工作室或小型聆聽室組成聲音細膩精緻的真空管機音響系統。
3. 出貨採用NOS全新庫存老管,絕對優越的好聲音。
4. 全機堅持採用手工搭棚線路,為採用任何PCB板。
5. 採用日本進口RUBYCON濾波電容,美國CDE濾波電容,美國SPRAGUE交連電容,德國ROE陰極電容,日本ELNA陰極電容,美國DALE軍規電阻,管迷特別訂製25W大瓦數功率電阻,絕對超值的進口好零件,日本進口ALPS音量VR及波段切換開關,非其他同價位管機採用大陸製或台製零件的廉價品。
6. 可三段輸入選擇,多樣選擇,可供CD、MP3或電腦訊源同時輸入選擇。
7. 1.2mm鏡面不鏽鋼機箱,及全鋁車製旋鈕,質感優越。
8. 本機電源線路特別設計與調整,可更換整流管眾多,可玩性極高,可透過搭配不同整流管,調整出不同的聲音表現,相當好玩。
9. 管迷工坊備有多種發燒整流管可供升級,包括法國MAZDA 5Y3GB、美國TUNGSOL 5Y4G、美國RCA 5Z4、5Y4、5X4G、5U4G等,價格不高,卻可以輕易體驗許多珍貴老管的好聲音,簡單換支整流管,就可以體驗換管提升聲音表現最佳方案。
10. 管迷工坊亦備有法國MAZDA 6F6G NOS葫蘆管老管、英國BRIMAR 6F6G NOS葫蘆管老管及美國Westinghouse 6F6G葫蘆管老管,價格比葫蘆管6V6G便宜,歡迎採用。
11. 6SL7GT信號管採用美國軍規VT-229,是相當好聽與昂貴的信號管,美國售價已經超過NT:1500,本站直接採用為標準配管,絕對超值。管迷亦備有其他美國廠牌老管,您也可以以小花費購買其他不同廠牌,絕對好玩。
12. Smart-2F / 6F6SE 及
Smart-2V / 6V6SE 單端真空管綜合機,可說是最佳入門真空管系統的捷徑與選擇~~
